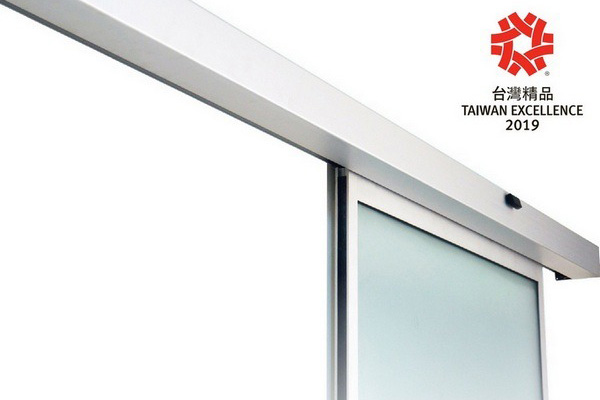

Automatic Sliding Door
CSmini2
橫拉式自動門

CSmini2 橫拉式自動門系統為業界獨創控制器與馬達合一的完美結合,顛覆傳統自動門的創新技術,縮小整體的體積,系統以微處理器採用伺服控制對於門扇行走運作的細微調整,如:行程距離、門扇開啟、關閉之速度控制、快慢速轉換間之流暢度,所有動作只需五個旋鈕即可完成,不論在體積及功能上都是創新革命之作。

10cm 薄型機箱設計,導入了歐式美學意念,視覺上增強了美學吸引力,輕盈纖細的外觀有著高強度鋁合金機械構造,除了具有優良的機械與卓越的性能,在使用安全性能上更具備多重的安全防護,並支援多種週邊安全裝置及門禁系統,為使用者安全做把關提供更安全的防護。

取得SGS耐用壽命300萬次認證,為全球最多次數的產品認證,同時通過歐盟CE及EN16005規範,符合產品安全標準,及通過德國TUV品質系統認證。

CSmini2 智慧型橫拉自動門系統以創新、安全、節能的產品核心理念,致力達成使自動門系統安裝快速、操作簡單、維護方便、使用安全、綠能環保。

CSmini2 橫拉式自動門
CORE ADVANTAGES
產品核心優勢

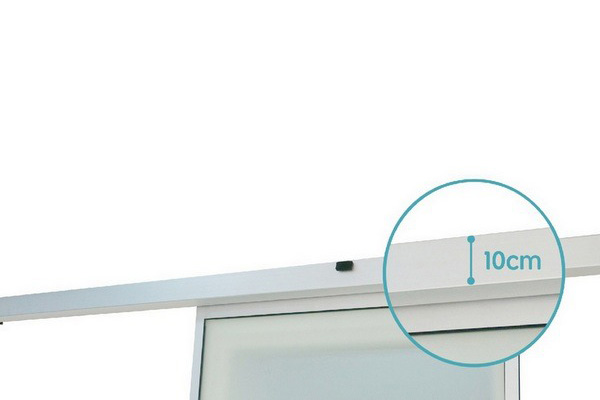

歐式美學鋁合金機箱
  • 高強度鋁合金採用合金一體成型堅固耐磨耐用
  • 薄型機箱工藝強化結構與簡約美學意念
  • 機箱高度僅10 CM
歐式美學鋁合金機箱
PERFECT INTEGRATION
業界獨創控制器與馬達的完美結合

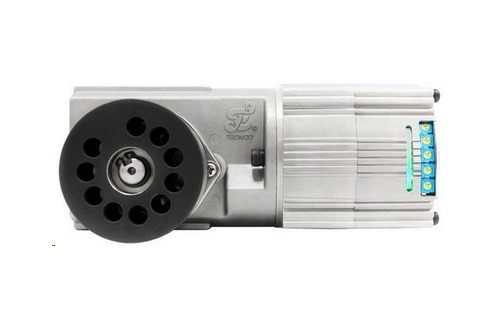

微處理器伺服控制馬達
微處理器伺服控制馬達
  • 開機系統會自行依門重及現場因素自動邏輯運算
  • 運轉依開機數據判斷是否異常自動測試運轉警示
  • 內建自動檢測運轉過程如異物干擾門扇立即反轉
  • 搭配高韌性齒狀時規皮帶驅動精準防震不空滑
  • 採用蝸輪齒輪設計,運轉安靜無聲、平穩順暢

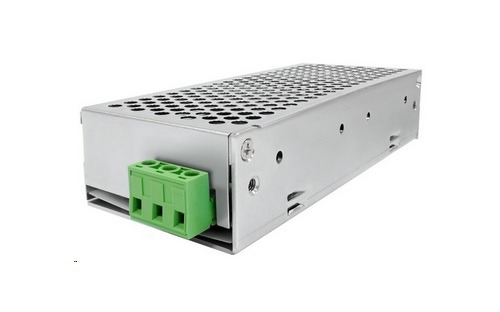

高效率獨立電源供應器
高效率獨立電源供應器

系統搭配高效率獨立式電源供應器 AC 90V~250V 全域電壓輸入,效率高、空載時耗電小,待機消耗電源 <0.5W。

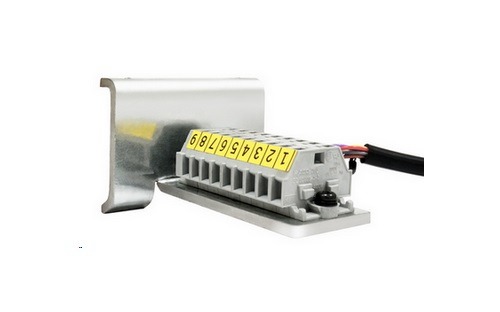

信號連接器
信號連接器

系統提供多項信號接點,如:開門信號、安全光線、減半開門、緊急停止、關門上鎖、電子鎖電源等,信號集中線材模組設計,安裝快速、理線容易。

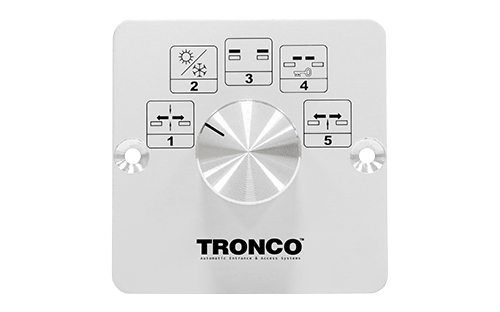

CS-PS52 / CS-PS53 模式選擇器 (選配)

五段式旋鈕設計外型美觀,外觀尺寸:70mm × 70mm

一般模式
一般使用模式雙向皆可進出
半開模式
門扇開啟設定之寬度
常開模式
門扇保持開啟狀態
關門上鎖模式
門扇即刻關閉並上鎖
單向通行模式
門扇僅開放單向感應通行
模式選擇器

TRONCO CSmini2 顛覆傳統自動門的創新技術,全新概念,全新體驗。

SPECIFICATIONS
//  規格說明
門扇重量
150 KG × 1 (單扇) / 120 KG × 2 (雙扇)
門扇尺寸
(Max) W:5000mm ↓、H:3500mm ↓
(Min) W:450mm ↑、H:依實際設計
*特殊尺寸使用時,請與製造商(代理商)聯繫
行程距離控制
400 ~ 12000mm ( 雙扇時,入口寬度可達二倍 )
開、關門速度
150 ~ 650mm / sec ( 可調整 )
關門維持時間
1~30秒 (可調整)
系統使用電源
AC 100V ~ 240V (60/50Hz)
電源供應瓦數
75W
供應直流電源
DC 24V (搭配電源供應器)
系統防護等級 / 環境溫度
IP20 / -20℃~+45℃
機箱尺寸
高 105mm × 深155mm

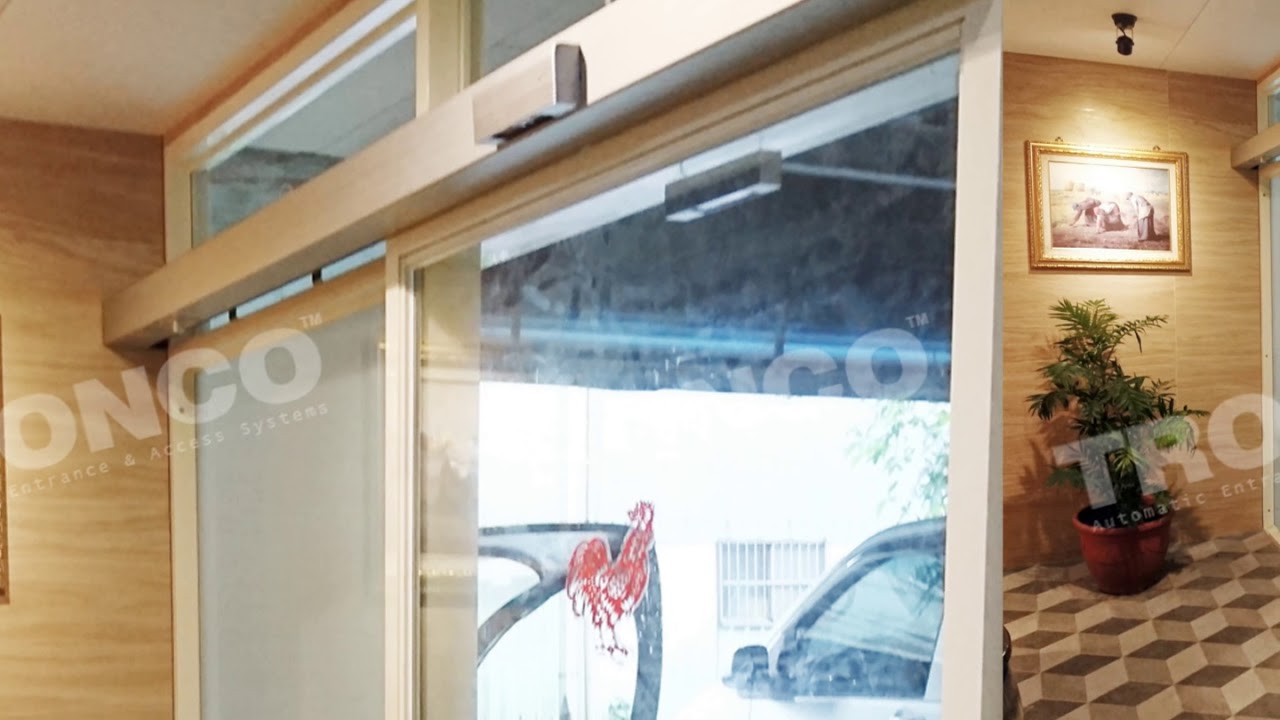

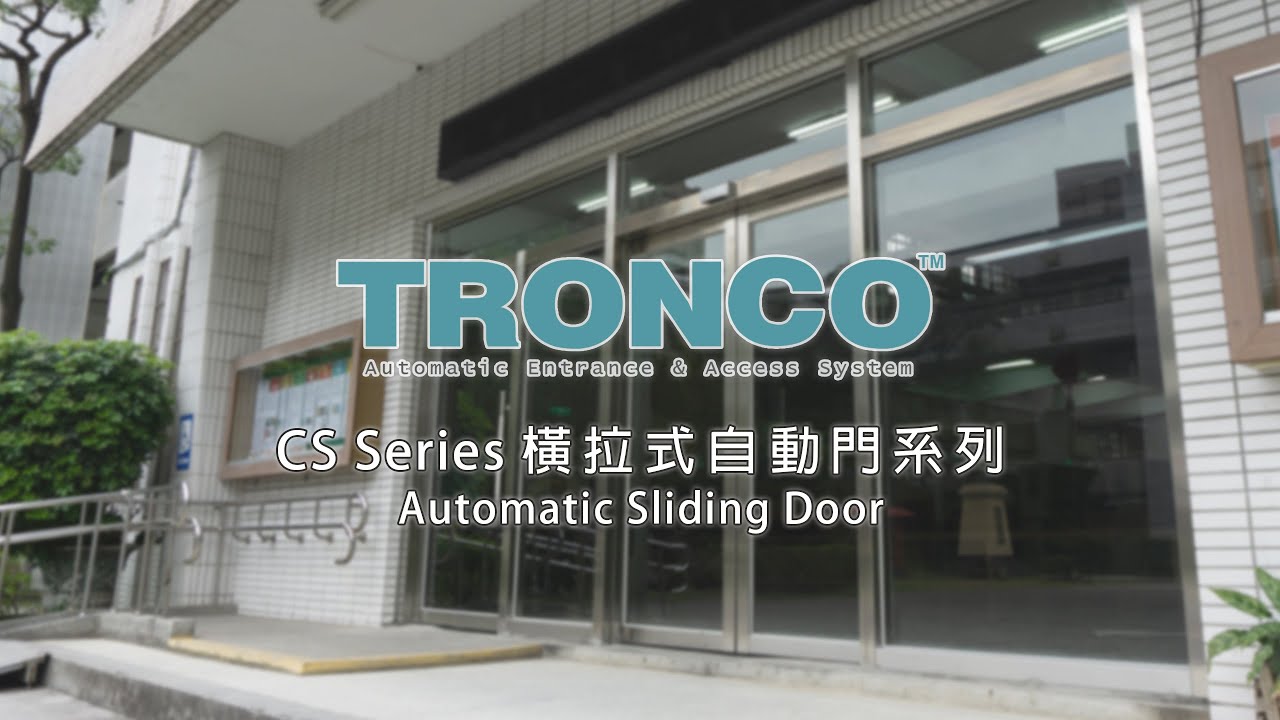

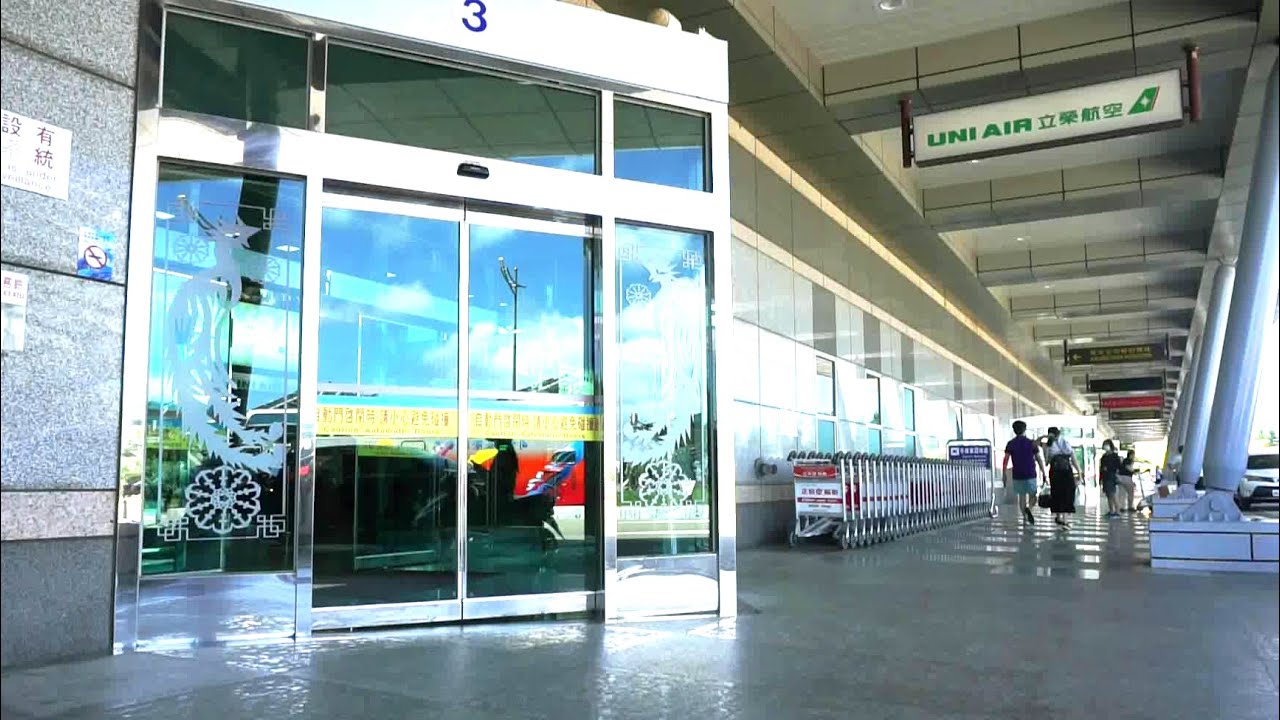

SHOWCASE
//  影片欣賞
想了解 CSmini2?
歡迎下載 CSmini2 相關資訊,取得最完整的產品型錄與規格參數。
CSmini2 型錄 Download
